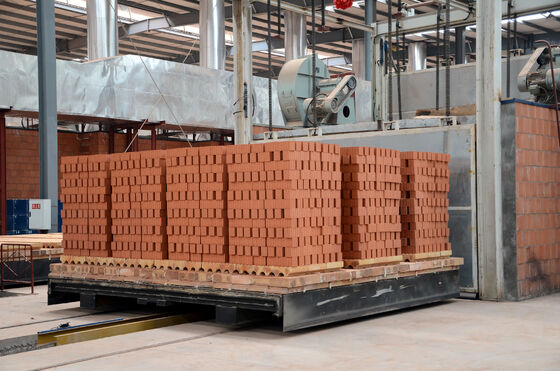

Projeto técnico de forno túnel de tijolos vermelhos totalmente automático BBT, com queima a gás de carvão
O forno túnel possui um sistema de exaustão, sistema de resfriamento, sistema de calor residual, sistema de balanceamento de pressão, sistema de operação e sistema de monitoramento perfeitos. Através do ajuste desses sistemas, a curva de queima no forno é mais razoável e a ordem de produção é mais coordenada.
No lado da entrada, há uma sala de preparação e uma porta de corte entre a sala de preparação e o forno. Esta porta pode efetivamente impedir a entrada de ar frio no forno e garantir que a operação e a queima do forno não sejam afetadas por influências externas.
A fundação do forno é baseada em toda a placa. De baixo para cima, almofada de concreto simples + viga de concreto armado (viga de trilho)/placa (sob a parede do forno).
Zona de pré-queima e resfriamento do forno túnel: A parede da área, na qual a temperatura está abaixo de 200°C, é feita de tijolos vermelhos; o restante é parede composta, ou seja, a camada mais interna da parede do forno para a zona de queima e zona de isolamento é construída com tijolos de argila refratária primários/secundários. A camada de isolamento é preenchida com manta de fibra de silicato de alumínio, tijolo de isolamento de argila leve, folha de alumínio e perlita expandida de fora para dentro, e a parede externa é feita de tijolos vermelhos.
Nas duas extremidades do forno, um espaço de estacionamento é reservado para tetos de concreto moldados no local; em outros lugares, uma estrutura combinada é formada de baixo para cima por tijolos retardantes de fogo, tijolos de suspensão resistentes ao fogo, ganchos resistentes ao calor 304 e vigas de içamento em I. O peso é suportado pelas paredes de tijolos sinterizados em ambos os lados. Mantas de fibra refratária, mantas de lã de rocha, folha de alumínio e argamassa de isolamento térmico são usados para formar uma camada de isolamento térmico composta em tijolos refratários.
O orifício de alimentação de carvão tem funções de suplementação de calor, comissionamento, observação, suplementação de oxigênio ou resfriamento sob pressão negativa, liberação de calor sob pressão positiva, etc. É amplamente utilizado em forno túnel de tijolos de combustão interna e não pode ser reduzido ou cancelado arbitrariamente.
O sistema de calor direto e calor residual do produto é colocado no topo do forno túnel. A curva de temperatura está na faixa de 800-250°C. O calor residual é extraído e a fonte de calor extraída é limpa e basicamente livre de poluição. A extração rápida e eficaz do calor direto do produto também pode encurtar o comprimento do forno e economizar investimento na construção do forno.
A saia do carro do forno é inserida na ranhura de vedação de areia para isolar a alta temperatura do exterior, de modo a evitar que o ar frio seja sugado para o forno e diminuir a temperatura do forno sob pressão negativa, ou sob pressão positiva para evitar que o gás de alta temperatura seja injetado no forno para danificar a estrutura de aço e causar deformação ferroviária do carro do forno.
Maquinaria de alimentação de carvão para forno túnel de tijolos de argila / forno hoffman
Forno túnel de tijolos de argila em construção em Bangladesh
Forno túnel de tijolos de argila de parâmetros técnicos:
| Modelo de especificação |
Números |
Capacidade de produção (Pcs/dia) |
Área de cobertura necessária |
Tamanho externo (m) |
| Forno túnel + Secador |
Seção de 2,5m |
50000 |
140×50m |
110.8×4.3×2.34 |
| 8 Canais |
61×9.6×1.5 |
| Seção de 3,6m |
80000～100000 |
170×65m |
134.2×5.4×3.6 |
| 12 Canais |
67.6×19.22×1.5 |
| Seção de 4,6m |
100000～120000 |
180×70m |
143.5×6.4×3.33 |
| 14 Canais |
65.5×25.24×3.285 |
| Seção de 6,9m |
150000～180000 |
200×120m |
153.5×8.7×3.33 |
| 20 Canais |
65.5×25.24×3.285 |
