Forno Túnel para o Processo de Queima de Tijolos na Linha de Produção de Tijolos de Argila

Sistema de Forno Túnel para o Processo de Queima de Tijolos na Linha de Produção de Tijolos de Argila:

O forno túnel é do tipo teto plano.

O forno túnel possui sistema automático de adição de pó de carvão, sistema de liberação de fumaça, sistema de exaustão sob o carro do forno, sistema de resfriamento sob o carro do forno, sistema de queima de gás, sistema de calor residual, sistema de resfriamento rápido e sistema de contrapressão (sistema de equilíbrio de pressão). A curva de cozimento dentro do forno será mais razoável através do ajuste desses sistemas.

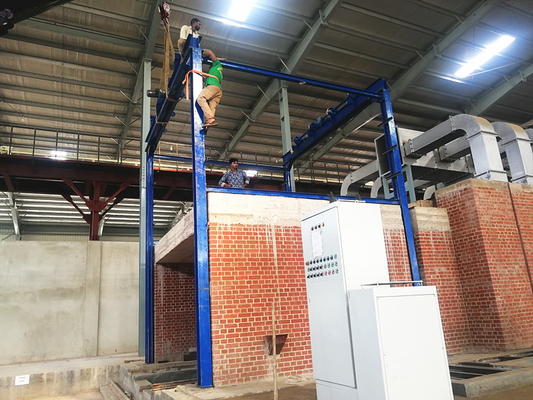

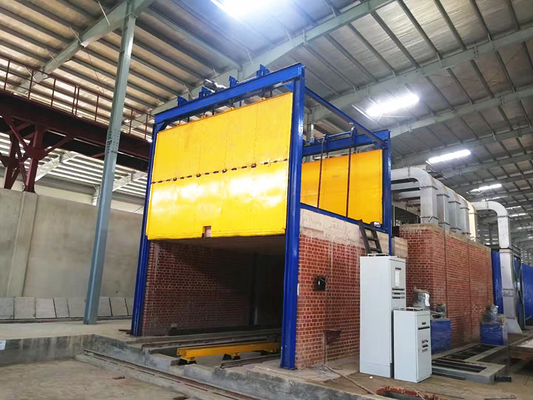

Existem 3 portas em ambas as extremidades do forno túnel. No lado da entrada, há uma sala preparatória e uma porta de corte entre a sala preparatória e a zona de junção do forno. Assim, evita efetivamente a entrada de ar frio e garante o sistema de cozimento do forno.

Estrutura

O forno túnel inclui principalmente o seguinte: corpo do forno, equipamento de transporte do forno, sistema de combustão de combustível, equipamento de ventilação.
Corpo do forno: a parte principal do sistema do forno túnel, existem várias entradas e saídas de ar no corpo do forno.
Equipamento de transporte no forno: carro do forno e mobiliário do forno.
Sistema de combustão de combustível: incluindo tubulação de fornecimento de combustível, pré-aquecimento de combustível, queimador, etc. O aquecimento e a combustão do forno túnel são principalmente óleo pesado, óleo diesel leve e gás natural, e o método original de queima direta de carvão não é muito utilizado. Os queimadores de óleo são equipados com tanques de armazenamento de óleo e bicos de queimador. Devido ao alto custo do óleo, o gás natural e o gás de carvão ainda são mais utilizados. O gás natural é transportado para o forno através de gasodutos de gás natural e possui um queimador de gás natural especial para combustão por jato. Além da tubulação de gás dedicada para combustão de gás, a maioria dos usuários de fornos túnel possui seus próprios geradores de gás para produção de gás. Bico para combustão por jato.
Equipamento de ventilação: incluindo sistema de exaustão de fumaça, sistema de agitação de cortina de ar e sistema de resfriamento. Sua função é fazer com que o fluxo de ar no forno flua em uma determinada direção.

Princípio de funcionamento

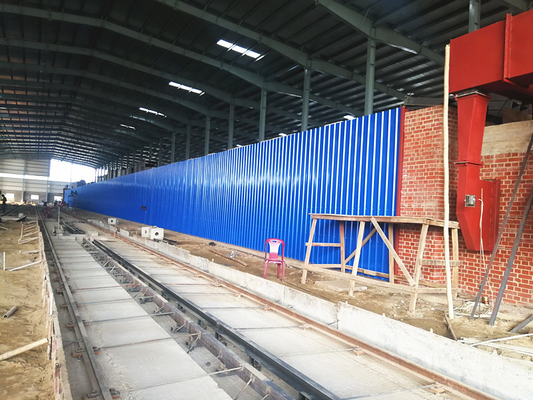

Um forno túnel é geralmente um túnel linear longo com paredes e abóbadas fixas em ambos os lados e na parte superior, e um carro de forno corre sobre o trilho colocado na parte inferior. O equipamento de combustão está localizado em ambos os lados do meio do forno túnel, formando uma zona de alta temperatura fixa - a zona de queima. Os gases de combustão de alta temperatura gerados pela combustão fluem ao longo do túnel para a cabeça do forno sob a ação da chaminé ou ventilador de tiragem induzida na extremidade frontal do forno túnel. Ao mesmo tempo, os produtos que entram no forno são gradualmente pré-aquecidos, e esta seção constitui a zona de pré-aquecimento do forno túnel. Ar frio é soprado para a cauda do forno túnel para resfriar os produtos na última seção do forno túnel. Depois que o ar frio soprado flui através dos produtos e é aquecido, ele é retirado e enviado para o secador como fonte de calor para secar os corpos verdes. Esta seção constitui o túnel. A zona de resfriamento do forno.
Coloque o saggar carregado com produtos cerâmicos no carrinho e empurre-o lentamente continuamente da entrada da zona de pré-aquecimento (geralmente empurrado mecanicamente), enquanto o carrinho carregado com os produtos queimados é gradualmente empurrado para fora da saída da zona de resfriamento. Foi empurrado para fora (cerca de 1 hora mais ou menos, empurrou um carro).

Especificações deForno Túnel para o Processo de Queima de Tijolos na Linha de Produção de Tijolos de Argila:

Construção de Forno Túnel para Fabricação de Tijolos de Argila Forno Túnel com Tijolos Refratários Tijolos de Argila Vermelha Forno Túnel:
