Ventilador de refrigeração do ventilador de Clay Brick Tunnel Kiln Equipment do equilíbrio da pressão

Balanço de pressão Túnel de tijolos de barro Forno Equipamento sistema de extracção de fumaça Sopro Ventilador de arrefecimento

Sistemas diferentes dentro do forno de túnel

A estrutura do forno é concebida como uma estrutura de teto plano;

Com sistema de escape para descarga de fumaça;

Com sistema de arrefecimento debaixo do carrinho do forno;

Sistema de recuperação de calor residual;

Sistema de balanço de pressão.

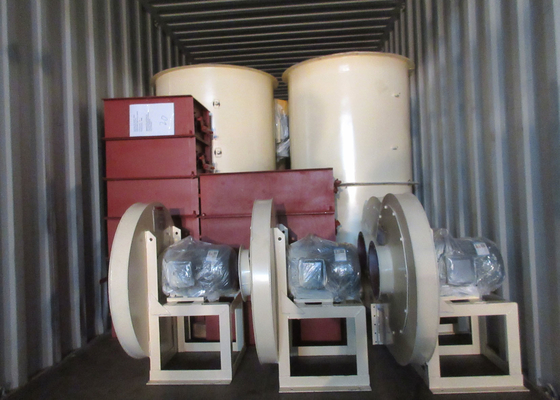

Exibição múltipla do ventilador

Os parâmetros térmicos razoáveis do forno de túnel são controlados por vários ventiladores.

Cortina de ar de arrefecimento rápido produzida pelo ventilador de arrefecimento rápido, que pode dividir o forno de túnel em 2 partes.

Desde que a recuperação de calor do forno de túnel seja combinada com a tecnologia de arrefecimento,O ar quente limpo e seco pode ser efetivamente recuperado que pode ser como o meio de secagem na zona de arrefecimento do túnel o forno.

Após cálculo e ensaio na prática, o calor recuperado pela zona de arrefecimento que pode representar 40% do consumo total de calor no forno de túnel, que pode satisfazer as necessidades do secador

A economia de energia, a alta eficiência, a separação de fumaça e a secagem sem fumaça podem ser igualmente verdadeiras na prática.

Ventilador de escape de fumo

Localizado na cabeça do forno.

Pode fazer com que o fluxo de ar se mova para a cabeça do forno, eliminando o vapor de água, os gases de escape e os gases de combustão no pré-aquecimento do forno de túnel;Sua função é ter o forno atinge a pressão negativa entre a zona de pré-aquecimento e a zona de cozimento, e controlar diretamente o movimento do ar do forno.

Ventilador de arrefecimento rápido

A cortina de ar de arrefecimento produzida pelo ventilador de arrefecimento rápido corta efetivamente o fluxo de ar inverso da área de isolamento para a área de arrefecimento,A regulação do sistema de escape de fumo funciona mais suavemente.

O rápido arrefecimento melhora muito as propriedades mecânicas e a aparência do tijolo;O aquecimento trocado entre o ar de resfriamento rápido e os tijolos quentes/blocos gerou então o ar quente que é mais fácil de recuperar.

Ventilador de recuperação de calor

Recuperação do pós-calor do ar quente e do ar quente da secção de arrefecimento do forno de túnel.

Ventilador de arrefecimento sob o carrinho do forno: equilibrar a pressão entre a parte superior e inferior do carrinho do forno, ele resfriar o carrinho do forno soprando ar para a estrutura de aço,e então o ar quente trocado por calor fluirá para a cabeça do forno e para a cauda do forno.

Ventilador de contrapressão

Localizado no final do forno e soprar ar frio para resfriar o acabado.
