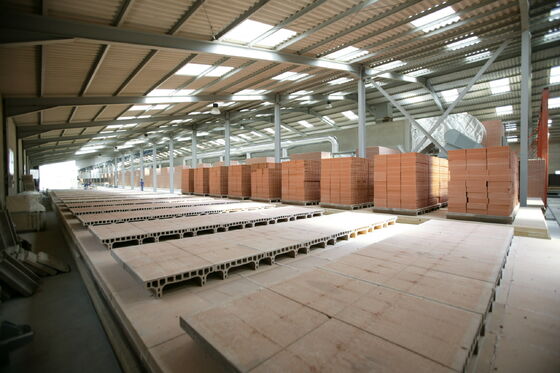

Projeto de forno de túnel de tijolos de barro BBT
O forno de túnel tem um sistema de escape perfeito, sistema de refrigeração, sistema de calor residual, sistema de equilíbrio de pressão, sistema de operação e sistema de monitorização.a curva de cozimento no forno é mais razoável e a ordem de produção é mais coordenada.
No lado da entrada, há uma sala de preparação e uma porta de corte entre a sala de preparação e o forno.Esta porta pode efetivamente impedir o ar frio de entrar no forno e garantir que o funcionamento do forno e de cozimento não são afetados por influências externas.
A fundação do forno é baseada em toda a prancha. de baixo para cima, almofada de concreto simples + viga de concreto armado (balda de trilho) / prancha (abaixo da parede do forno).
Zona de pré-cozimento e arrefecimento do forno de túnel: a parede da área, na qual a temperatura é inferior a 200°C, é feita de tijolos vermelhos; o resto é de parede composta,ou seja, a camada mais interna da parede do forno para a zona de cozimento e a zona de isolamento é construída com tijolos de argila refratários primários/secundáriosA camada de isolamento é preenchida com tapete de fibra de silicato de alumínio, tijolo de isolamento de argila leve, folha de alumínio e perlita expandida de fora para dentro,e a parede exterior é feita de tijolos vermelhos.
Nas duas extremidades do forno, um espaço de estacionamento é reservado para tetos de betão fundido no local; noutros lugares, uma estrutura combinada é formada de baixo para cima por tijolos ignífugos,tijolos de suspensão resistentes ao fogoO peso é suportado pelas paredes de tijolos sinterizados em ambos os lados.Folha de alumínio e argamassa de isolamento térmico são usados para formar uma camada de isolamento térmico composta em tijolos de fogo.
O buraco de alimentação de carvão tem funções de suplementar o calor, comissionamento, observação, suplementar oxigênio ou resfriamento sob pressão negativa, liberar calor sob pressão positiva, etc.É amplamente utilizado em fornos de túneis de tijolos de combustão interna e não pode ser reduzido ou cancelado arbitrariamente.
O sistema de aquecimento directo e de aquecimento residual do produto é colocado na parte superior do forno de túnel. A curva de temperatura está na faixa de 800-250°C.O calor residual é extraído e a fonte de calor extraída é limpa e basicamente livre de poluiçãoA extracção rápida e eficaz do calor direto do produto pode também encurtar a extensão do forno e poupar investimento na construção do forno.
A placa do carrinho do forno é inserida na ranhura do selo de areia para isolar a alta temperatura do exterior,para evitar que o ar frio seja sugado para o forno e reduzir a temperatura do forno sob pressão negativa, ou sob pressão positiva para evitar que o gás de alta temperatura seja injetado no forno para danificar a estrutura de aço e causar deformação do carrinho do forno.
Máquinas e aparelhos de alimentação de carvão para fornos de túnel de tijolos de argila
Forno de túnel de tijolos de barro em construção em Bangladesh
Forno de túnel de tijolos de barro com parâmetros técnicos:
| Modelo de especificação |
Números |
Capacidade de produção (PC/dia) |
É necessário cobrir o terreno |
Tamanho externo (m) |
| Forno de túnel + secador |
2Secção de 0,5 m |
50000 |
140 × 50 m |
110.8x4.3x2.34 |
| 8 Canais |
61 vezes 9,6 vezes 1.5 |
| 3Secção.6m |
80000- Não.100000 |
170 × 65 m |
134.2x5.4x3.6 |
| 12 canais |
67.6x19.22x1.5 |
| 4Secção.6m |
100000- Não.120000 |
180 × 70 m |
143.5x6.4x3.33 |
| 14Canais |
65.5x25.24x3.285 |
| 6Secção.9m |
150000- Não.180000 |
200 × 120 m |
153.5x8.7x3.33 |
| 20 canais |
65.5x25.24x3.285 |
