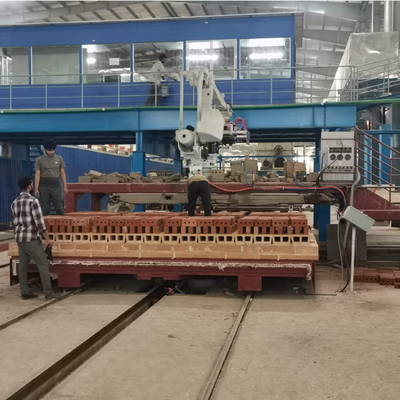

Projeto de design de projeto de câmara de secagem de tijolos técnica nova para forno túnel de tijolo de argila
Layout de design técnico do projeto de fabricação de tijolos de forno túnel de tijolo de argila e tijolo de bloco inteiro
Preço do forno túnel de tijolo de argila e layout de design técnico do projeto de fabricação de tijolos
Forno túnel de tijolo de argila
O forno túnel possui sistema de liberação de fumaça, sistema de reciclagem, sistema de recuperação de calor residual, sistema de resfriamento e sistema de balanceamento de pressão. Este forno possui os seguintes recursos: seção grande, alto rendimento, pequena diferença de temperatura da seção, bom efeito de preservação do calor. Enquanto isso, o sistema de controle automático do forno é equipado para garantir que os parâmetros de calor de cozimento sejam estáveis, portanto, a qualidade da queima é garantida.
Sistema de forno túnel
A tecnologia escolhe forno túnel de teto plano. O forno túnel possui sistema completo de
descarga de fumaça, resfriamento, liberação de calor, balanceamento de pressão sob o carro do forno, sistema de funcionamento e teste. A curva de cozimento dentro do forno será mais razoável através do ajuste desses sistemas.
Existem portas de entrada e saída em ambas as extremidades do forno túnel. No lado da entrada, há uma sala preparatória e uma porta de corte entre a sala preparatória e a zona de junção do forno. Assim, evita efetivamente a entrada de ar frio e garante o sistema de cozimento do forno.
Estrutura do forno túnel
Tijolo vermelho é colocado para a zona de pré-aquecimento e zona de resfriamento onde a temperatura está abaixo de 200ºC. A outra parte, zona de cozimento e a parede mais interna da zona de isolamento adotam tijolo refratário de argila. Os tijolos de isolamento de argila serão usados para colocar a área de isolamento. Enquanto isso, feltro de tecido refratário (para a parte relativa da curva de temperatura acima de 600 Celsius) ou feltro de lã de rocha serão usados para enchimento e tijolos vermelhos serão colocados na parede externa.
Estrutura do telhado do forno: Um espaço de carro de forno permaneceu na zona de baixa temperatura em ambos os lados, que adota laje superior de concreto moldado no local. Para outras posições, placa de material de argila, placa de suspensão através de guindaste pendurada sob viga de aço tipo H por produto fundido. Ambos os lados da parede suportam o peso da viga principal. Algodão de alto alumínio, feltro de fibra refratária, feltro de lã de rocha, placa de lã de rocha são colocados na placa de suspensão refratária, que compõem uma camada de isolamento complexa. A rachadura entre a placa superior será impactada por fibra de alto alumínio. O aglutinante de alta temperatura está sendo preenchido na lacuna entre as placas e está sendo pintado na parte superior da camada de isolamento, a fim de garantir a insensibilidade do material e a durabilidade da estrutura.
O forno túnel pode adotar carvão/gás/óleo como combustível para queima de tijolos de argila
Sistema de combustão totalmente automático para forno túnel de tijolo de argila
Maquinaria de alimentação de carvão para forno túnel de tijolo de argila / forno hoffman
Forno túnel de tijolo de argila em construção em Bangladesh
Forno túnel de tijolo de argila de parâmetros técnicos:
| Modelo de especificação |
Números |
Capacidade de saída (Pcs/dia) |
Cobertura de terreno necessária |
Tamanho externo (m) |
| Forno Túnel + Secador |
Seção de 2,5m |
50000 |
140×50m |
110.8×4.3×2.34 |
| 8 Canais |
61×9.6×1.5 |
| Seção de 3,6m |
80000～100000 |
170×65m |
134.2×5.4×3.6 |
| 12 Canais |
67.6×19.22×1.5 |
| Seção de 4,6m |
100000～120000 |
180×70m |
143.5×6.4×3.33 |
| 14 Canais |
65.5×25.24×3.285 |
| Seção de 6,9m |
150000～180000 |
200×120m |
153.5×8.7×3.33 |
| 20 Canais |
65.5×25.24×3.285 |
