Projeto e construção técnicos da estufa de túnel do projeto da estufa de túnel do tijolo da argila

Totalmente automáticoProjeto de forno túnel para tijolos de argila: projeto técnico e construção do forno túnel

Projeto de forno túnel para produção automática de tijolos de argila: projeto técnico e construção do forno túnel na Índia

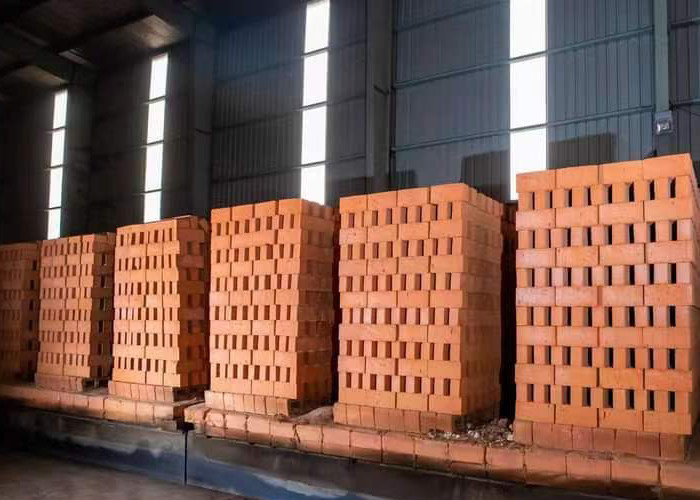

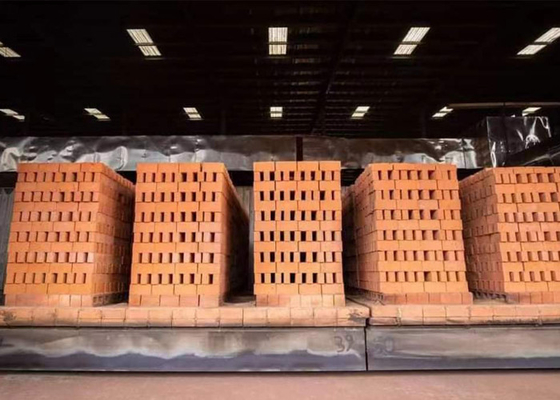

Forno túnel para tijolos de argila

O forno túnel possui sistema de liberação de fumaça, sistema de reciclagem, sistema de recuperação de calor residual, sistema de resfriamento e sistema de balanceamento de pressão. Este forno possui as seguintes características: seção grande, alta produção, pequena diferença de temperatura na seção, bom efeito de preservação de calor. Enquanto isso, o sistema de controle automático do forno é equipado para garantir que os parâmetros de calor de cozimento sejam estáveis, garantindo assim a qualidade da queima.

Sistema de forno túnel
A tecnologia escolhe forno túnel com teto plano. O forno túnel possui sistema completo de
descarga de fumaça, resfriamento, liberação de calor, balanceamento de pressão sob o carro do forno, sistema de funcionamento e teste. A curva de cozimento dentro do forno será mais razoável através do ajuste desses sistemas.

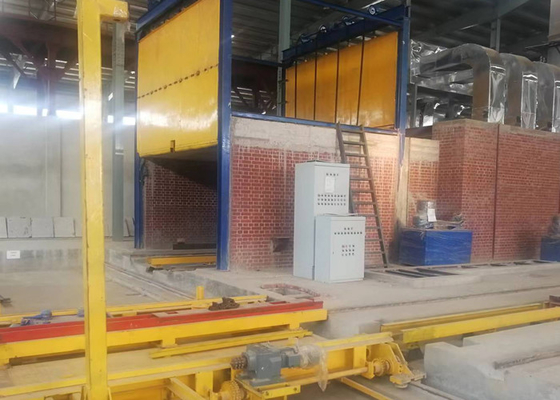

Existem portas de entrada e saída em ambas as extremidades do forno túnel. No lado da entrada, há uma sala preparatória e uma porta de corte entre a sala preparatória e a zona de junção do forno. Assim, evita efetivamente a entrada de ar frio e garante o sistema de cozimento do forno.

Estrutura do forno túnel
Tijolo vermelho é colocado para a zona de pré-aquecimento e zona de resfriamento, onde a temperatura está abaixo de 200ºC. A outra parte, zona de cozimento e a parede mais interna da zona de isolamento adotam tijolo refratário de argila. Os tijolos isolantes de argila serão usados para colocar a área de isolamento. Enquanto isso, feltro de tecido refratário (para a parte relativa da curva de temperatura acima de 600 Celsius) ou feltro de lã de rocha serão usados para enchimento e tijolos vermelhos serão colocados na parede externa.
Estrutura do telhado do forno: Um espaço de carro de forno permaneceu na zona de baixa temperatura em ambos os lados, que adota laje superior de concreto moldado no local. Para outra posição, placa de material de argila, placa de suspensão através de guincho pendurada sob viga de aço tipo H por produto fundido. Ambos os lados do corpo da parede suportam o peso da viga principal. Algodão de alto alumínio, feltro de fibra refratária, feltro de lã de rocha, placa de lã de rocha são colocados na placa de suspensão refratária, que compõem uma camada de isolamento complexa. A rachadura entre a placa superior será impactada por fibra de alto alumínio. Aglutinante de alta temperatura está sendo preenchido na lacuna entre as placas e está sendo pintado na parte superior da camada isolante, garantindo assim a insensibilidade do material e a durabilidade da estrutura.

O forno túnel pode adotar carvão/gás/óleo como combustível para queima de tijolos de argila

Sistema de combustão totalmente automático para forno túnel de tijolos de argila

Maquinaria de alimentação de carvão para forno túnel de tijolos de argila / forno Hoffman

Forno túnel de tijolos de argila em construção em Bangladesh

Parâmetros técnicos do forno túnel de tijolos de argila:
