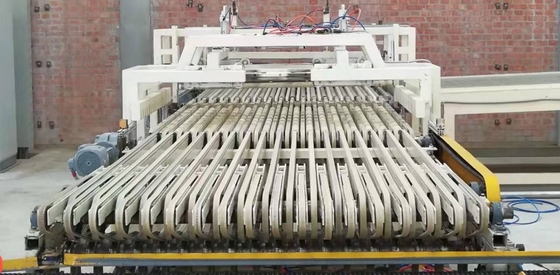

Sistema de agrupamento e divisão de código de tarugo para sistema automático de fabricação de tijolos de argila para novos projetos
O sistema de agrupamento é o equipamento chave da linha de produção de tijolos, usado entre o processo de corte e configuração. O sistema possui funções de transporte, viragem, organização, costura e outras, e, configurando diferentes equipamentos acessórios, este sistema pode ser combinado com o robô e a máquina de configuração automática também.
O sistema é controlado por sistema de controle de frequência variável.
A separação de tijolos é controlada por pressão mecânica e de ar para uma separação precisa da matriz quadrada de tijolos.
Vire os tijolos com multi-pinças, que operam de forma estável, sem danos aos tijolos e com alta capacidade.
Internamente instalado com correia síncrona de fio de aço para tornar a vida útil mais longa e maior precisão de transmissão.
Através de uma variedade de software de controle de manipulação visual poderoso de sua própria plataforma de software, a operação do robô é mais simples e também tem a capacidade de ser completamente imune a vírus de computador.
Bancada de Programação
A bancada de programação BBT-BZ-01 é um dispositivo para a saída de 90 graus do tijolo transportado no local por um transportador de correia de saída e envia os tijolos para a bancada de programação.
O objetivo é transportar os tijolos de saída para a programação.
Parte chave da bancada de programação:
Estrutura: a estrutura é soldada com placa de aço e tubo de aço padrão nacional, que é sólido, estável e confiável.
Peças móveis: as peças móveis da bancada de programação (I) são compostas por dois grupos de correias síncronas acionadas por três motores e um grupo de rolos de acionamento, que são acionados para cima e para baixo pelo cilindro.
Parte de elevação: a parte de elevação é acionada por dois cilindros para levantar o conjunto da biela, de modo que o tijolo possa ser colocado na posição designada da correia síncrona.
Parâmetros técnicos:
| Não. |
Modelo |
BBT-BZ-01 |
| 1 |
Peso |
2.500kg |
| 2 |
Potência do motor |
5,5kw |
| 3 |
Fornecimento de ar |
0,5MPA-0,7mpa 100L/min |
| 4 |
Tamanho |
4.900*2.300*1.200mm |
