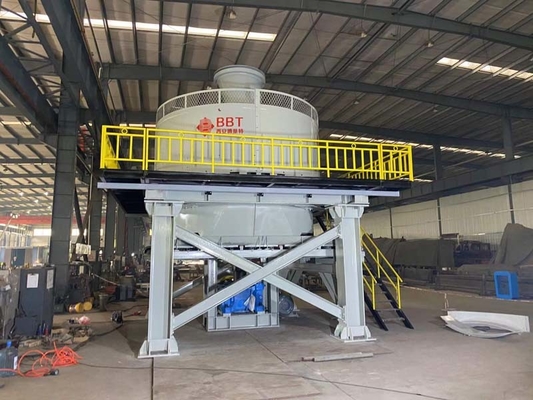

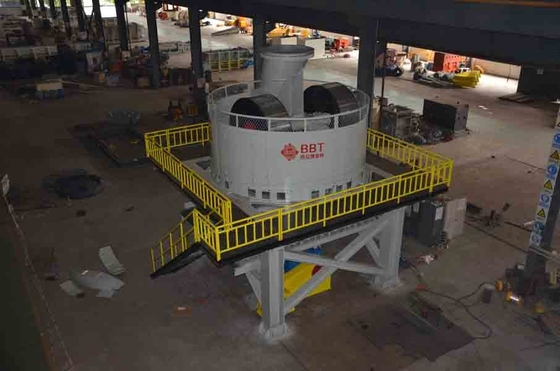

Linha de produção tijolo vermelho automático do ³ /h da capacidade de produção 40-50 m que forma a máquina
O moinho da roda é minha empresa em absorver a experiência avançada estrangeira de produtos similares com base no desenvolvimento de produtos novos, está na ligação nos produtos similares domésticos. A máquina tem a estrutura razoável, operação estável, baixa taxa de falha, conveniente na operação e manutenção. É usado principalmente na ganga de carvão, no xisto, na argila, na lama e na cinza de mosca como a matéria prima principal da matéria prima em processo da produção aglomerada do tijolo. Com esmagamento, moedura, amasso, mistura, etc. Depois que as matérias primas são moídas pela máquina, o desempenho tecnologico detalhado das matérias primas pode ser melhorado significativamente, e os produtos aglomerados de alta qualidade podem ser produzidos.
O motor fornece a força motriz e conduz o acoplamento hidráulico para realizar começar do estábulo do motor sem carga. O poder é transmitido ao redutor através de uma polia, e o redutor conduz o eixo através de um acoplamento. O eixo e o assento da suspensão são conectados pela luva da expansão, e transferência do torque é realizada pela fricção entre a luva da expansão, o eixo e o assento da suspensão. A vantagem é fácil de instalar e para desmontar, pode realizar a proteção da sobrecarga do eixo, evitam dano à superfície fazendo à máquina do eixo. O assento da suspensão transmite o poder aos modilhões internos e exteriores respectivamente, e conduz os dois rolos para girar em torno do eixo principal, e os rolos gerenciem em torno de seus rolos respectivos ao mesmo tempo. O material misturado com água no processo anterior cai do funil central na parte superior do equipamento à parte dianteira do rolo interno. Depois que o material é rolado e esmagado pelo rolo interno, está raspado ao canal adutor exterior do rolo pelo raspador de flutuação e às passagens através do rolo exterior. Depois que as matérias primas são roladas, a moedura e a extrusão estão realizadas através dos furos da placa de peneira para terminar o esmagamento, a mistura, a moedura e o amasso de várias matérias primas.
Partes fundamentais
Placa de peneira
A matéria prima para a placa de peneira é aço de manganês alto, módulo que projeta, anti-vestindo e igualmente pode ser removida com o sobressalente novo facilmente.
Moinho
O rolo adota uma estrutura que a pele do rolo está separada do cubo, que é conectado no conjunto por uma chave da cunha-forma; é conveniente substituir a pele quando precisar.
Pele do rolo
A espessura da pele do rolo é 150 milímetros, feitos do aço de liga do alto-manganês-cromo, que é de grande resistência e desgaste-resistência
Bandeja
É a estrutura de estrutura que soldou pela palha de aço, que é mais forte e poderia carregar a consolidação enorme do impacto.

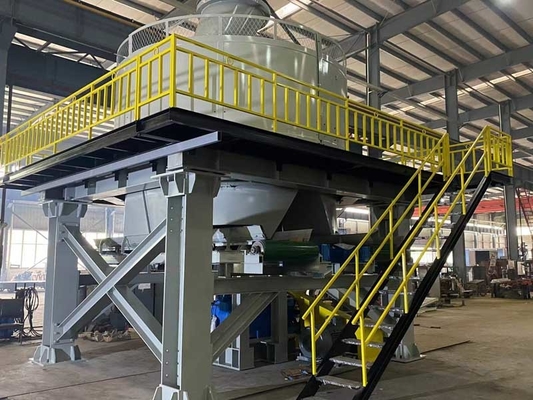

Apoio da estrutura
Há almofada deabsorção do poliuretano entre a plataforma e o redutor, que é usado para absorver a força do impacto e a vibração do equipamento durante a operação.
Nota: O apoio da estrutura e a plataforma da manutenção são opcionais e
os clientes podem soldar no local.
Eixo principal
O eixo principal é feito de forjamentos do aço de liga, e foi o calor - tratado, que tem de grande resistência;
Desgaste a resistência e possa carregar grandes forças excêntricas radiais.
Motor&reducer
Um acoplamento torque-limitado e hidráulico é usado para a transmissão de energia entre o motor principal do motor e o eixo da entrada do redutor, que protegem eficazmente o redutor e o motor do impacto nas peças mecânicas ao trabalhar na carga máxima; o redutor principal é equipado com um sistema de lubrificação e um ventilador de refrigeração forçados.
As estruturas de Pan Mills Supplier e fabricam para o processamento de materiais molhado moendo
O mecanismo de rolamento é simples construir, fácil manter, não restrito com exigências de alimentação do tamanho, auto-peso do equipamento, rigidez total forte, resistência de impacto, e operação segura e estável do equipamento.
O acoplamento hidráulico é usado para realizar a transmissão de energia entre o motor e o redutor, o impacto começando é pequeno, e o redutor pode fornecer sobrecarrega a proteção e prolongar a vida útil.
A porta da inspeção aberta/interruptor próximo da detecção é bloqueada com o interruptor do começo/parada do motor principal para assegurar-se de que os pessoais da manutenção possam manter a máquina quando a máquina é parada.
Parâmetros técnicos
| Não. |
Artigo |
TWPM185 |
TWPM200 |
| 1 |
Tamanho do rolo |
diameter*width de 1850*700mm |
diameter*width de 2000*900mm |
| 2 |
Gire a velocidade para o eixo principal |
≥13 RPM |
≥13 RPM |
| 3 |
Poder |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diâmetro eficaz dos rolos |
1850mm |
2000mm |
| 5 |
Velocidade de gerencio |
≥29rpm |
≥29rpm |
| 6 |
Diâmetro para o furo da tela |
Construção personalizada |
Construção personalizada |
| 7 |
Capacidade de produção |
40-50 ³ /h de m |
60-90 ³ /h de m |
| 8 |
Peso total do equipamento |
65200 quilogramas |
70000 quilogramas |
| 9 |
Dimensões |
5300*4600*6500mm |
6700*6500*6700mm |
