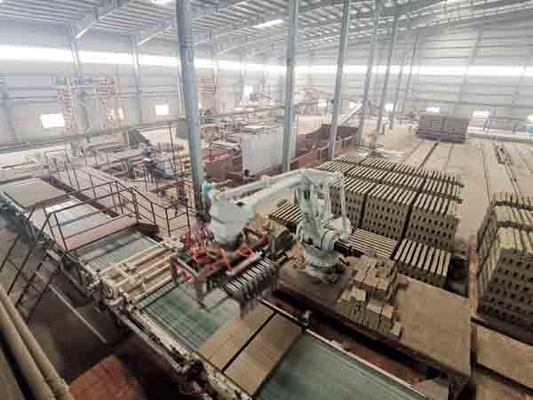

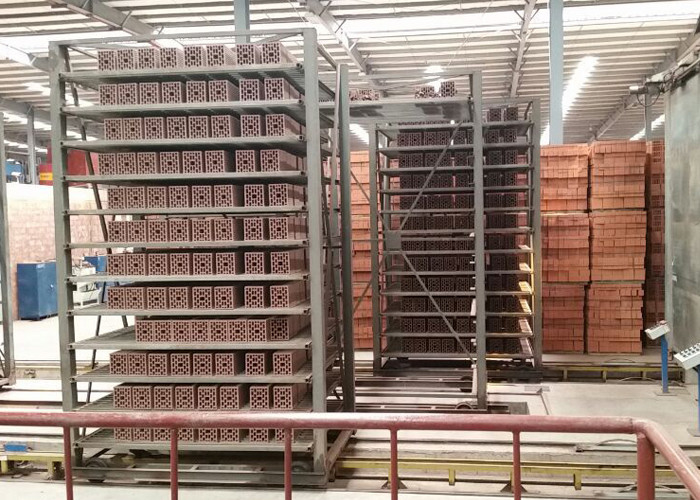

Carrinho de tijolos de argila para secagem em fábrica, carrinho de tijolos ocos para secagem em câmara de secagem com uso de robô para colocação de tijolos

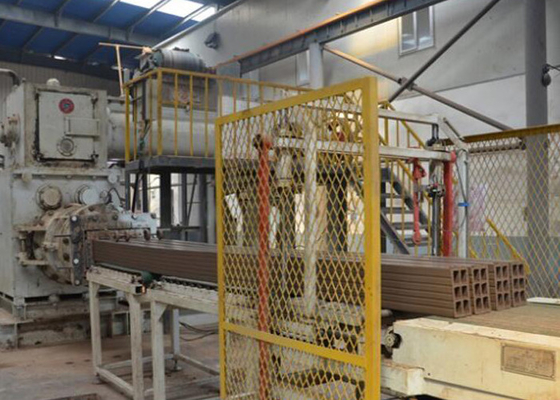

Linha de produção automática de tijolos de argila, projeto de forno túnel, máquina de câmara de secagem de tijolos de argila
Câmara de secagem de túnel de tijolos de argila totalmente automática
Sistema de secagem e queima
A secagem e a queima adotarão duas vezes o processo de empilhamento e queima com tecnologia de secador de túnel. A câmara de secagem adota secador de túnel (83,65x22,625m). O calor do secador vem do calor de alta temperatura dos produtos queimados e do calor residual do Forno Túnel, através da mudança do sistema para ajustar a temperatura e o volume do ar de alimentação, de modo a garantir a qualidade da secagem dos tijolos verdes.
O forno túnel adota uma seção grande com largura interna de 6,6 metros, é projetado como uma estrutura de teto plano. Este forno é adequado para queimar produtos com características de 1200KJ/Kg.
O forno túnel possui sistema de exaustão de fumaça, sistema de liberação de calor do carro do forno, sistema de resfriamento do carro do forno, sistema de queima de gás, sistema de recuperação de calor, sistema de resfriamento rápido e sistema de contrapressão (sistema de equilíbrio de pressão). Este forno possui os seguintes recursos: seção grande, alta capacidade, pequena diferença de temperatura da seção, boa manutenção do calor. Enquanto isso, o sistema de controle automático do forno pode garantir que os parâmetros de calor de cozimento sejam estáveis.
Câmara de secagem do sistema e construção
A câmara de secagem adota secador de túnel (83,65x22,625m). O ventilador de alta temperatura e o ventilador de baixa temperatura do Forno Túnel são capazes de reciclar e coletar o calor residual do Forno Túnel e transferi-lo para o Secador, ele passa pelo ventilador de aquecimento no secador, começando a girar o ventilador, depois entra no secador e nos tijolos por meio de propriedades mecânicas. A umidade será removida pelo ventilador de exaustão de umidade, de modo a garantir a qualidade da secagem dos tijolos verdes. Os tijolos bem secos serão descarregados do carrinho de secagem pelo sistema de descarga e empilhados novamente na bancada de transferência de classificação, então os tijolos bem secos serão empilhados no carro do forno pela máquina de empilhamento e enviados para o forno túnel por carro-balsa.
A fonte de calor da câmara de secagem é o calor residual do forno túnel, que será fornecido à câmara de secagem através do sistema de tubulação externa. A câmara de secagem inclui sistema de ventilação, sistema de exaustão de umidade, sistema de operação e sistema de monitoramento, além do sistema de monitoramento, o sistema de ventilação e exaustão são feitos de tubos de metal e ventiladores relacionados.
Principais parâmetros tecnológicos para a câmara de secagem
1). Comprimento total: 83,65 metros
2). Carrinhos contidos no secador: 138 unidades
3). Largura interna: 22,125m
4). Altura interna: 5,315m
5). Capacidade de carga por carrinho: 600 unidades (tijolos ocos de 150x200x300)
6). Temperatura de fornecimento de ar: 110～130℃
7). Temperatura de exaustão de ar: 28℃
8). Umidade de liberação de umidade: 75~90%
9). Rendimento de secagem: 99%
10). Ciclo de secagem: 22~26 horas
11). Produção diária: 400 toneladas
12). Índice de consumo térmico: 180Kal/kg
13). Especificação do carrinho de secagem: 2920x2600x4795 mm
14). Dimensão externa da câmara de secagem: 83,65×22,625×5,565m (C×L×A)
