Camara de secagem de túneis de linha de produção de tijolos de lama automática aprovada ISO9001

Nova linha automática de fabricação de tijolos câmara secadora de túnel com forno de túnel projeto técnico da BBT

Sistema de secagem automático completo de túneis de tijolos de argila para secagem de tijolos

Câmara de secagem de túneis de tijolos de argila totalmente automática para tijolos ocos

Nova linha automática de fabricação de tijolos câmara secadora de túnel com forno de túnel projeto técnico da BBT China

Projeto de secador de túneis totalmente automático para fabricação de tijolos de barro

Sistema de secagem e queima

A secagem e a cozedura adotarão o processo de empilhamento e cozedura duas vezes com tecnologia de secador de túnel.O calor do secador provém do calor de alta temperatura dos produtos cozidos e do calor residual do forno de túnel, através da alteração do sistema para ajustar a temperatura e o volume do ar de alimentação, de modo a garantir a qualidade de secagem dos tijolos verdes.

O forno de túnel adota uma grande seção com largura interna de 6,6 metros, é projetado como uma estrutura de teto plano.

Câmara de secagem de tijolos de argila de sistema e construção

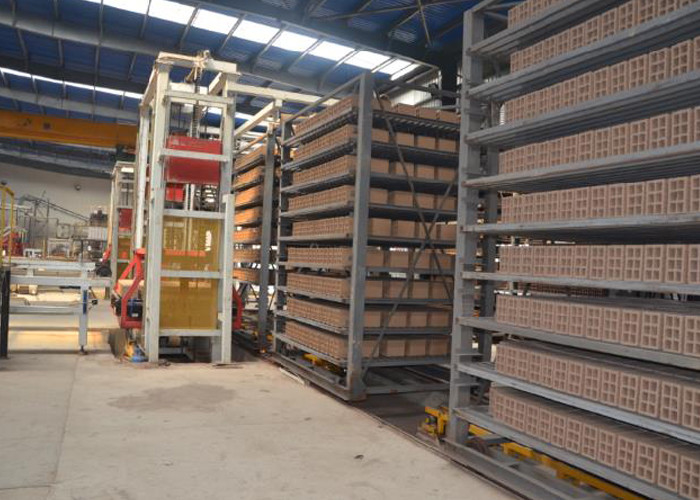

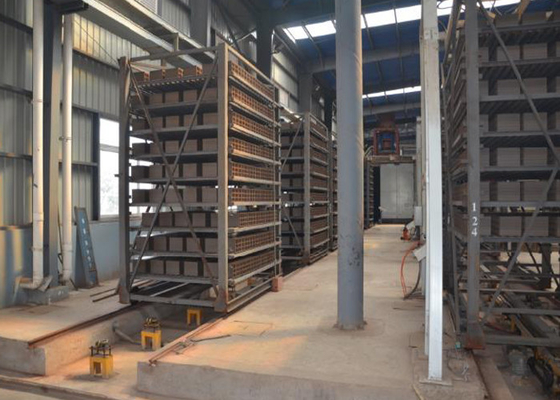

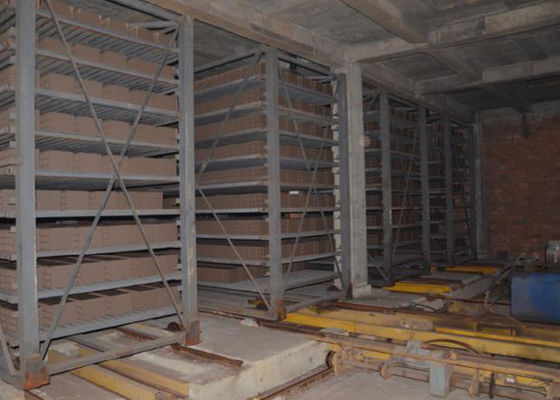

A câmara de secagem adota secador de túnel (83,65x22,625m).O ventilador de alta temperatura e ventilador de baixa temperatura do forno do túnel é capaz de reciclar e coletar o calor residual do forno do túnel e transferido para o secador, passa através do ventilador de aquecimento no secador começando a ventilador giratório, em seguida, vai para o secador e tijolos através de propriedades mecânicas.para assegurar a qualidade de secagem dos tijolos verdesOs tijolos bem secos serão descarregados do carrinho de secagem pelo sistema de descarregamento e re-estacamento no banco de transferência de marcha,Então os tijolos bem secos serão empilhados no carrinho do forno pela máquina de empilhamento e enviados para o forno do túnel por carros de balsa..

A fonte de calor da câmara de secagem é o calor residual do forno de túnel, que será fornecido à câmara de secagem através de um sistema de tubulação externo.sistema de esgotamento de umidade, sistema de operação e sistema de monitorização, além do sistema de monitorização, o sistema de ventilação e de escape são feitos de tubos metálicos e ventiladores associados. .

Principais parâmetros tecnológicos do projecto de câmara de secagem

1) comprimento total: 83,65 metros

2) Carrinhos contidos no secador: 138 unidades

3) Largura interna: 22,125 m

4) Altura interna: 5,315 m.

5) Capacidade de carga por carrinho: 600 peças (150x200x300 tijolos ocos)

6) Temperatura de abastecimento de ar: 110-130°C

7) Temperatura de saída do ar: 28°C

8) Umidade liberadora de umidade: 75 a 90%

9) Rendimento de secagem: 99%

Câmara de secagem de túneis
