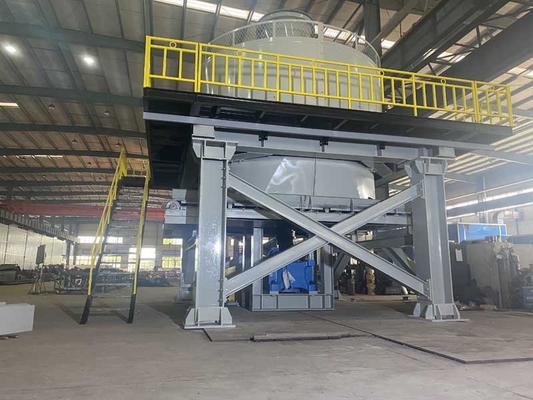

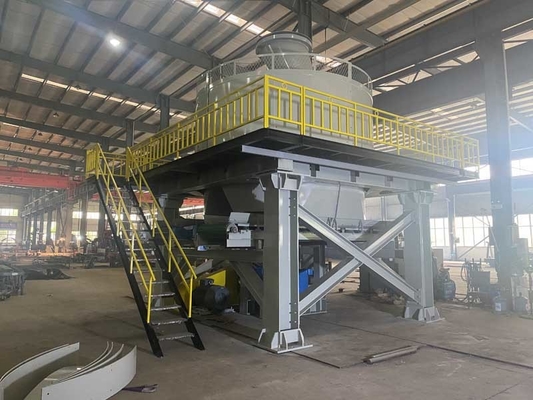

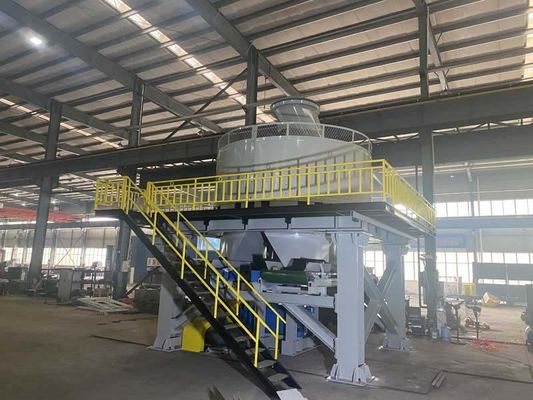

Moinho de Panela Úmida para processamento de material em linha de produção de tijolos de argila
O Moinho de Panela Úmida é um novo produto desenvolvido por nossa empresa com base na absorção da experiência avançada de produtos similares no exterior, e está em posição de liderança em produtos similares domésticos. A máquina é razoável em estrutura, estável em operação, baixa taxa de falhas e fácil de usar e manter. É usado principalmente para o processamento de matérias-primas no processo de produção de tijolos sinterizados com ganga de carvão, cinzas volantes, xisto, argila e lodo como principais matérias-primas. Possui as funções de esmagamento, moagem, amassamento, mistura e assim por diante. Depois que as matérias-primas são moídas e processadas por esta máquina, o desempenho tecnológico abrangente das matérias-primas pode ser significativamente aprimorado, e produtos sinterizados de maior qualidade podem ser produzidos.
Peças Chave
Placa de peneira
A matéria-prima para a placa de peneira é aço de alto manganês, design de módulo, anti-desgaste e também pode ser removida com novas peças de reposição facilmente.
Moinho
O rolo adota uma estrutura em que a pele do rolo é separada do cubo, que é conectado como um todo por uma chave em forma de cunha; é conveniente substituir a pele quando necessário.
Pele do rolo
A espessura da pele do rolo é de 150 mm, feita de aço de liga de cromo-manganês de alta resistência e resistência ao desgaste
Panela
É a estrutura de treliça soldada por lã de aço, que é mais forte e pode suportar uma enorme compactação por impacto.
Suporte da estrutura
Existe uma almofada de absorção de choque de poliuretano entre a plataforma e o redutor, que é usada para absorver a força de impacto e a vibração do equipamento durante a operação.
Observação: A plataforma de suporte e manutenção da estrutura são opcionais e
os clientes podem soldar no local.
Eixo principal
O eixo principal é feito de forjados de aço de liga e foi tratado termicamente, o que possui alta resistência;
Resistência à fadiga e pode suportar grandes forças excêntricas radiais.
Motor e redutor
Um acoplamento hidráulico e limitado ao torque é usado para a transmissão de energia entre o motor principal e o eixo de entrada do redutor, o que protege efetivamente o redutor e o motor do impacto nas peças mecânicas ao trabalhar em plena carga; o redutor principal é equipado com um sistema de lubrificação forçada e ventilador de resfriamento.
Estruturas de Fornecedores e Fabricantes de Moinhos de Panela para Moagem de Processamento de Materiais Úmidos
O mecanismo de rolamento é simples de construir, fácil de manter, não é rigoroso com os requisitos de tamanho de alimentação, peso próprio do equipamento, forte rigidez geral, resistência ao impacto e operação segura e estável do equipamento.
O acoplamento hidráulico é usado para realizar a transmissão de energia entre o motor e o redutor, o impacto inicial é pequeno e o redutor pode fornecer proteção contra sobrecarga e prolongar a vida útil.
O interruptor de detecção de abertura/fechamento da porta de inspeção é intertravado com o interruptor de partida/parada do motor principal para garantir que a equipe de manutenção possa manter a máquina quando a máquina estiver parada.
Parâmetros Técnicos
| Não. |
Item |
TWPM185 |
TWPM200 |
| 1 |
Tamanho do rolo |
1850*700mm diâmetro*largura |
2000*900mm diâmetro*largura |
| 2 |
Velocidade de rotação do eixo principal |
≥13 rpm |
≥13 rpm |
| 3 |
Potência |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diâmetro efetivo dos rolos |
1850mm |
2000mm |
| 5 |
Velocidade de rotação |
≥29rpm |
≥29rpm |
| 6 |
Diâmetro do furo da tela |
Construção personalizada |
Construção personalizada |
| 7 |
Capacidade de produção |
40-50 m³/h |
60-90 m³/h |
| 8 |
Peso total do equipamento |
65200 kg |
70000 kg |
| 9 |
Dimensões |
5300*4600*6500mm |
6700*6500*6700mm |
