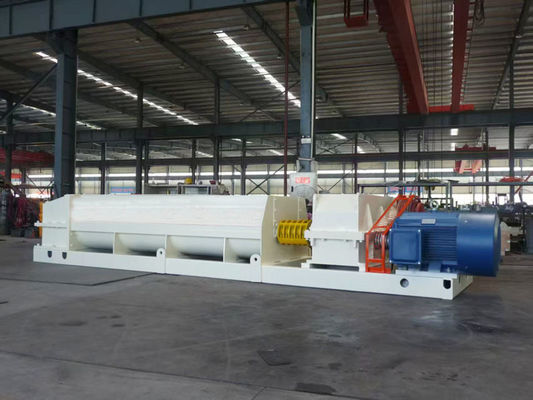

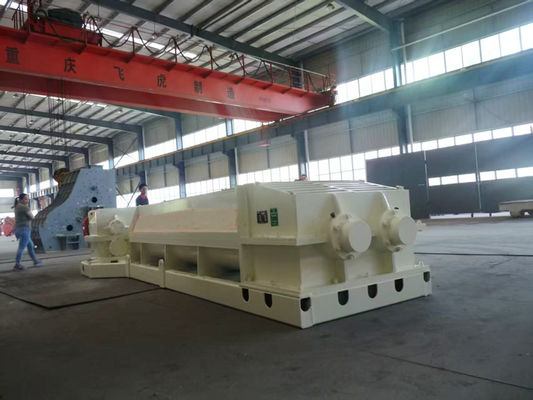

Equipamento de mistura para planta de fabricação de tijolos de argila com capacidade de 120 toneladas por hora Misturador extrusor de eixo duplo da BBT

Equipamento de mistura de tijolos de argila, capacidade de 120 toneladas por hora, misturador de extrusão de eixo duplo da BBT

Processo de cálculo da capacidade de 120 toneladas de misturador de extrusão a partir de BBT

Quando o diâmetro externo da auge = 570 mm, raio = 285 mm = 0,285 metros

Diâmetro externo da mangueira de auge: 194 mm, raio = 97 mm = 0,097 metros

comprimento da augeL = 300 mm = 0,3 metros

Capacidade de alimentação por revolução: 1.

0.285²x 3,14 x 0,03 - 0.097²x 3,14 x 0,3 = 0,0765 - 0,00886 = 0,06764 metros cúbicos

Dado que existem 2 peças de malha de auger e volume da lâmina, a taxa de alimentação real é de aproximadamente 50%.

0.06764 m3 x 2 conjuntos x 50% x 34 r/min x 60 minutos = 138 metros cúbicos

1 metro cúbico = 1,3 toneladas

Após a argila ser agitada pela auge, ela se solta e com uma eficiência de aproximadamente 75%.

138 m3 x 0,75 x 1,3 = 135 toneladas

Por conseguinte, pode ser alcançada uma capacidade de produção de 120 toneladas por hora.

Equipamento de mistura de tijolos de argila, capacidade de 120 toneladas por hora, misturador de extrusão de eixo duplo da BBT

FUNÇÕES-CHAVE:

1. Mistura e homogeneização:

O misturador de extrusão utiliza as lâminas de rotação contrária para misturar completamente matérias-primas como argila e água, garantindo uma distribuição uniforme de umidade e aditivos para um uniforme,massa de plástico no processo de fabricação de tijolos de argila.

2- Melhoria da plasticidade:

A acção mecânica desenvolve a plasticidade e a capacidade de trabalho das argilas para o processo de formação.

3. Pré-compressão e densificação:

A argila é compactada para remover o ar e reduzir a porosidade antes de entrar na extrusora a vácuo, o que melhora a densidade e a resistência da argila.

4Filtração de impurezas: pode filtrar grandes impurezas para evitar bloqueios e danos à próxima máquina de fabricação de tijolos.

1. As lâminas são substituíveis, que são fixadas por parafusos e porcas;
2. Não há furos perfurados no eixo principal;
3. Os eixos são instalados após o aquecimento. Foi fixado após o resfriamento. A caixa é muito espessa dose não danificar o eixo;
4. As peças circulares são todas instaladas por processo de montagem térmica. O diâmetro interno das peças circulares é menor que o diâmetro do eixo, o que torna o efeito de soldagem melhor.
5. Princípio de funcionamento para o ângulo das lâminas no misturador de extrusão:
   1. O ângulo das lâminas de mistura é diretamente proporcional ao ângulo da auge, garantindo material suficiente na extremidade da auge.
   2. Se o ângulo for muito pequeno, as argilas se deslocam muito lentamente da entrada para a saída, e acumulam-se facilmente no caldeirão de mistura.
   3. Se o ângulo for muito grande, as argilas se moverão muito rapidamente da entrada para a saída, estarão em má mistura e poderão ter um bloqueio na entrada da auge.
   4. Para o serviço pós-venda, somos diretamente fabricante e produtor, todas as peças sobressalentes são sem preocupações;

BBT fornece máquinas e equipamentos para a linha de fabricação de tijolos de argila automática

Série TCNL de alimentador de caixa de aço completo de cadeia

Série TWGD de misturador de eixo duplo

Triturador de rolos da série GS

Triturador de rolos de duplo dente da série TRA

TWJH série de misturador de extrusão de grelha frontal

Série TWPM de moinho de panelas úmidas

Máquinas de corte da série QTQG

Série EV de extrusora a vácuo

Máquina de fixação de robôs

Peças sobressalentes de máquinas de fazer tijolos

A BBT fornece projeto de projeto, construção e suporte técnico para a fabricação de tijolos de barro totalmente automáticos.
