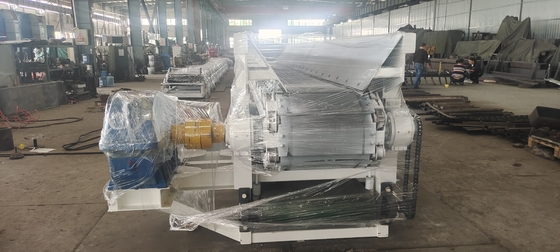

Máquina de alimentação de caixa de tijolos de grande capacidade de materiais de argila TCNL com 1175 mm de distância do centro da cadeia de viagem

Máquina de alimentação de caixas de tijolos modelo TCNL

Modelo TCNL Alimentação de caixas de aço tipo cadeia

O alimentador de placas TCNL4.5/1000 é um novo produto desenvolvido pela nossa empresa com base na absorção da experiência avançada de produtos similares no estrangeiro,e ocupa uma posição de liderança entre produtos similares na ChinaA máquina é razoável em estrutura, estável em funcionamento, baixa taxa de falha e fácil de usar e manter.Metallurgia e outras indústrias para alcançar a alimentação uniforme e batch, e também pode ser utilizado em outras ocasiões em que materiais de blocos afiados semelhantes são uniformemente alimentados.

Alimentação de caixas de tijolo de mdesempenho

Capacidade de produção: 10-50 m3/h

Distância do centro entre a engrenagem de condução e a de tensão: 4500 mm

Distância do centro da viagem da cadeia: 1175 mm

Peso: 6200 kg

Dimensões: 6015*2500*1750 mm

Potência: 4 kW

Opcional

1. Seleção da direcção da transmissão: direcção direita/direcção esquerda;

2Se está equipado com um bastão de lama.

Princípio de funcionamento e características estruturais da máquina de alimentação de caixas de tijolos de argila

A potência do alimentador de placas é impulsionada pelo motor do dispositivo de transmissão e, depois de ser desacelerada pelo redutor, a potência é transmitida para o eixo motriz.Os dois engrenagens montados no eixo de acionamento giram com o eixo de açãoAlém disso, as duas correntes que se ligam aos engrenagens da cabeça e da cauda também se movem para a frente com a rotação do engrenagem motriz e da roda de cauda.e a placa da cadeia é instalada na cadeia para se mover sincronicamente com a cadeia.

A função da placa de cadeia é suportar o peso total do material.

O portão pode ser levantado e abaixado manualmente para controlar a quantidade de material descarregado, o raspador na parte inferior pode limpar as matérias-primas presas na placa da cadeia,e o bastão de lama é impulsionado pelo motor e desacelerado pelo redutor para fazer o material correr mais uniformemente e suavemente.

Características estruturais da caixa de alimentação

O alimentador de placas é constituído principalmente pelos seguintes componentes:

Sistema de transmissão: motor elétrico, redutor, eixo motriz, eixo acionado, engrenagem, placa de cadeia.

Outros dispositivos: porta do silo, raspador, bastão de lama, estante, silo, guarda.

Parâmetros técnicos da máquina de alimentação de caixas de tijolo:
