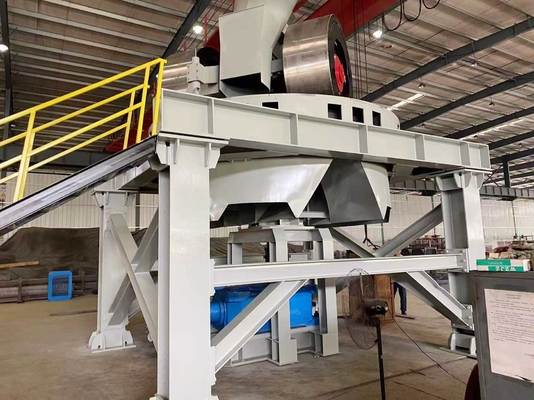

Moinho de panelas úmidas de tijolos de argila com 40-50 m / h Capacidade e 5300 * 4600 * 6500 mm Tamanho

moinho de panela úmida para fábrica de tijolos de argila

O moinho de panela úmida é um novo produto desenvolvido por nossa empresa com base na absorção da experiência avançada de produtos similares no exterior, e ocupa uma posição de liderança entre produtos similares na China. A máquina é razoável em estrutura, estável em operação, baixa taxa de falha e fácil de usar e manter. É usado principalmente para tratamento de matéria-prima no processo de produção de tijolos sinterizados com ganga de carvão, cinzas volantes, xisto, argila e lodo como principais matérias-primas. Possui as funções de esmagamento, moagem, amassamento e mistura. Depois que as matérias-primas são moídas e processadas por esta máquina, as propriedades tecnológicas abrangentes das matérias-primas podem ser significativamente melhoradas, e produtos sinterizados de maior qualidade podem ser produzidos.

Especificações do moinho de panela úmida TWPM-185:

Diâmetro efetivo dos rolos 1.850mm

Moinho de panela úmida da série TWPM

Princípio de funcionamento e características estruturais

Princípio de funcionamento

O motor elétrico fornece a força motriz, e o motor elétrico aciona o acoplamento hidráulico para realizar a partida sem carga e estável do motor elétrico. A potência é transmitida ao redutor através da polia, e o redutor aciona o eixo principal para girar através do

acoplamento. O eixo principal e o assento de suspensão são conectados por uma luva de expansão, e a transmissão de torque é realizada pela fricção entre a luva de expansão, o eixo principal e o assento de suspensão. A vantagem é que é fácil de instalar e desmontar, e pode realizar proteção contra sobrecarga para o eixo principal e evitar danos à superfície de processamento do eixo principal. O assento de suspensão transmite energia para os balancins internos e externos, respectivamente, e aciona os dois rolos para girar em torno do eixo principal, e os rolos giram em torno de seus respectivos eixos de rolos ao mesmo tempo. As matérias-primas misturadas com água no processo anterior caem do funil de alimentação central no topo do equipamento para a frente do rolo interno. Depois de serem esmagadas e trituradas pelo rolo interno, o material é raspado pelo raspador flutuante para a pista do rolo externo, e passa pelo rolo externo. Após a laminação, as matérias-primas são laminadas e extrudadas através dos orifícios da placa de peneira para completar o esmagamento, mistura, moagem e amassamento de várias matérias-primas.

Características estruturais

Esta série de moinho de panela úmida é composta principalmente por motor, redutor, parte do eixo de transmissão, parte da estrutura, parte do assento de suspensão, parte da roda de moagem interna e externa, parte do disco de moagem, parte de raspagem e transportador de correia de descarga e outras partes.

A estrutura geral desta série de moinhos de panela úmida é compacta, e o acoplamento hidráulico é usado para realizar a transmissão de energia entre o motor e o redutor. A vantagem é que o impacto inicial é pequeno, e a proteção contra sobrecarga do motor e do redutor pode ser realizada para prolongar sua vida útil.

O rolo é uma das partes chave do moinho de panela, por isso os anéis de rolamento internos e externos do rolo são feitos de aço fundido com alto teor de cromo. Como o aço fundido com alto teor de cromo tem boa resistência ao desgaste e alta resistência à fadiga do material, a vida útil do anel do rolo é melhorada. Da mesma forma, a placa de revestimento e a placa de peneira de descarga do moinho de panela também são feitas de liga de alto teor de manganês. O eixo principal do moinho de roda é uma parte importante para transmitir energia, por isso, além de selecionar aço temperado e revenido com liga com melhores propriedades mecânicas abrangentes, foram realizados rigorosos processos de tratamento térmico e inspeção de qualidade. Além disso, os rolamentos e vedações de óleo necessários para todos os componentes são feitos de produtos domésticos de alta qualidade, e toda a máquina é de alta qualidade, bom desempenho e longa vida útil.

Moinho de panela úmida de tijolo de argila de 30-70 toneladas para projeto de fabricação de tijolos automáticos, máquinas de moinho de panela úmida

Parâmetros técnicos do moinho de panela úmida:

moinho de panela úmida para fábrica de tijolos de argila
