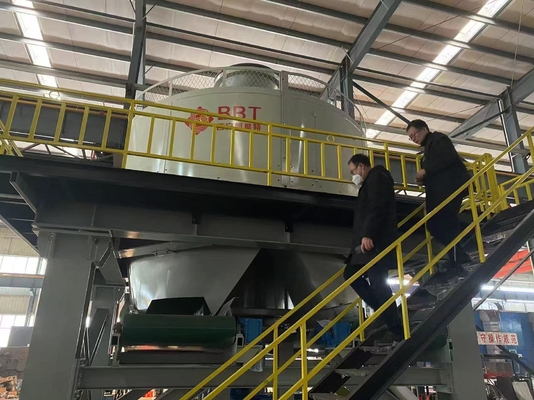

Moinho de panelas úmidas Edge Runner para produção de tijolos de argila 40-50m / h Capacidade e especificação de rolos de 1850 * 700 mm

Moinho de panelas úmidas de tijolos de argila de grande capacidade,moinho de correntes de borda,panheira úmida para fabricação de tijolos de argila

O moinho de panelas úmidas é um novo produto desenvolvido pela nossa empresa com base na absorção da experiência avançada de produtos similares no exterior e ocupa uma posição de liderança entre produtos semelhantes na China.A máquina é de estrutura razoável, estável em funcionamento, baixa taxa de falhas e fácil de usar e manter.É utilizado principalmente para o tratamento de matérias-primas no processo de produção de tijolos sinterizados com gangue de carvãoA máquina de moldagem é uma máquina de moldagem que é utilizada para a fabricação de materiais de moldagem, como cinzas, xisto, argila e lama, como as principais matérias-primas.As propriedades tecnológicas abrangentes das matérias-primas podem ser significativamente melhoradas, e podem ser produzidos produtos sinterizados de maior qualidade.

Especificações do moinho de panelas molhadas TWPM-185:

Diâmetro efetivo dos rolos 1,850 mm

Moinho de panelas úmidas da série TWPM

Princípio de funcionamento e características estruturais

Princípio de funcionamento

O motor elétrico fornece a potência motriz e o motor elétrico impulsiona o acoplamento hidráulico para realizar o arranque estável e sem carga do motor elétrico.A potência é transmitida para o redutor através da poleia, e o redutor conduz o eixo principal para girar através

O eixo principal e o banco de suspensão estão ligados por uma funda de expansão e a transmissão do binário é realizada pelo atrito entre a funda de expansão,o eixo principal e o banco de suspensãoA vantagem é que é fácil de instalar e desmontar, e pode realizar proteção contra sobrecarga para o eixo principal e evitar danos à superfície de processamento do eixo principal.O banco de suspensão transmite a potência para os cantilevers internos e externos, respectivamente, e impulsiona os dois rolamentos a girar em torno do eixo principal, e os rolamentos giram em torno de seus respectivos eixos de rolamento ao mesmo tempo.As matérias-primas misturadas com água no processo anterior caem da coluna de alimentação central na parte superior do equipamento para a frente do rolo internoApós ser esmagado e esmagado pelo rolo interno, o material é raspado pelo raspador flutuante na pista de corrida do rolo externo e passa pelo rolo externo.As matérias-primas são laminadas e extrudidas através dos furos da placa de peneira para completar o esmagamento, mistura, moagem e amassagem de várias matérias-primas.

Características estruturais

Esta série de moinhos de panela molhada é constituída principalmente por motor, redução, parte do eixo de transmissão, parte do quadro, parte do assento de suspensão, parte da roda de moagem interna e externa, parte do disco de moagem,Partes para raspagem e descarga de cintas transportadoras e outras partes.

A estrutura geral desta série de moinhos de panelas úmidas é compacta e o acoplamento hidráulico é utilizado para realizar a transmissão de potência entre o motor e o redutor.A vantagem é que o impacto inicial é pequeno, e a protecção contra sobrecarga do motor e do redutor pode ser realizada para prolongar a sua vida útil.

O rolo é uma das partes-chave do moinho de panelas, pelo que os anéis de rolagem internos e externos do rolo são feitos de aço fundido de alto cromo.Uma vez que o aço fundido de alto cromo tem boa resistência ao desgaste e alta resistência à fadiga do materialO processo de fabricação da máquina de moldagem de panelas é feito de uma liga de manganês.O eixo principal do moinho de rodas é uma parte importante para a transmissão de energia, por isso, para além da selecção de aço temperado e temperado de liga com melhores propriedades mecânicas abrangentes, foram realizados rigorosos processos de tratamento térmico e inspecção de qualidade.Além disso,, os rolamentos e vedações de óleo necessários para todos os componentes são feitos de produtos nacionais de alta qualidade, e toda a máquina é de alta qualidade, bom desempenho e longa vida útil.

Moinho de panelas úmidas de tijolos de argila de grande capacidade,moinho de correntes de borda,panheira úmida para fabricação de tijolos de argila

Parâmetros técnicos do moinho de panelas molhadas:
