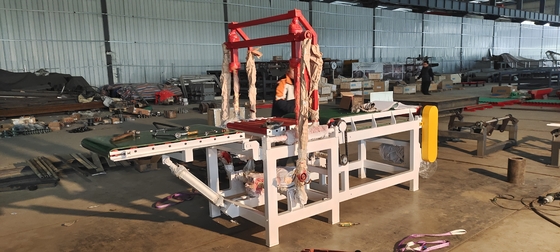

Máquina de corte de tijolos de argila para blocos sólidos e ocos

sistema de máquina de corte de blocos ocos de argila com equipamento de corte de tijolos sólidos

Composição, desenho de contorno e princípio de funcionamento

(1) A máquina de corte de tijolos verdes (a seguir designada por "máquina de corte") é constituída principalmente por três partes:Dispositivo de limpeza de cintas transportadoras planas e fios de aço.

O dispositivo de corte vertical da vara de ligação de manivela é constituído principalmente por um motor de engrenagem, uma manivela, uma vara de ligação, um dispositivo de elevação de arame de aço e um dispositivo de tensão de arame de aço.

A fita transportadora plana é composta principalmente de motor de engrenagem, quadro, correia plana e dispositivo de tensão.O mecanismo de barra de ligação de manivela corta verticalmente as tiras de lama em tijolos verdes com a especificação exigida.

(2) Desenho de contorno da máquina de corte (visto no desenho anexo)

(3) Princípio de funcionamento

Após a faixa transportadora plana no interior da máquina transportar as tiras de lama para a posição designada, a faixa transportadora para de funcionar.O mecanismo de barra de ligação de manivela corta verticalmente as tiras de lama no tijolo verde com a especificação necessáriaOs tijolos verdes são então transferidos para o banco de programação para agrupamento e carregamento, e então o mecanismo é reiniciado e entra no próximo ciclo de trabalho.O dispositivo de tensão do fio de aço tem função de alarme automático para quebrar o fio.

Parâmetros técnicos:

1Frequência máxima de corte: 16 vezes/min;
2- comprimento máximo da faixa de lama: 2,1 metros;
3. Altura máxima de corte: 300 mm;
4Largura máxima de corte: 600 mm;
