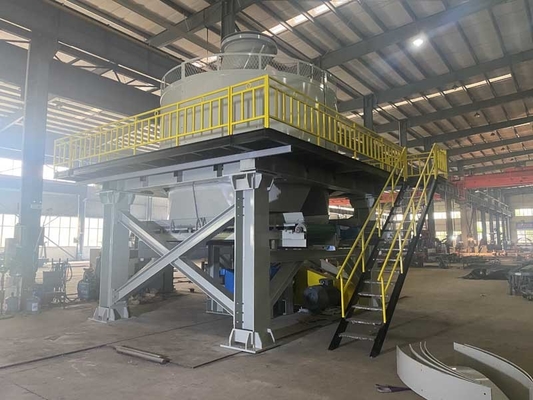

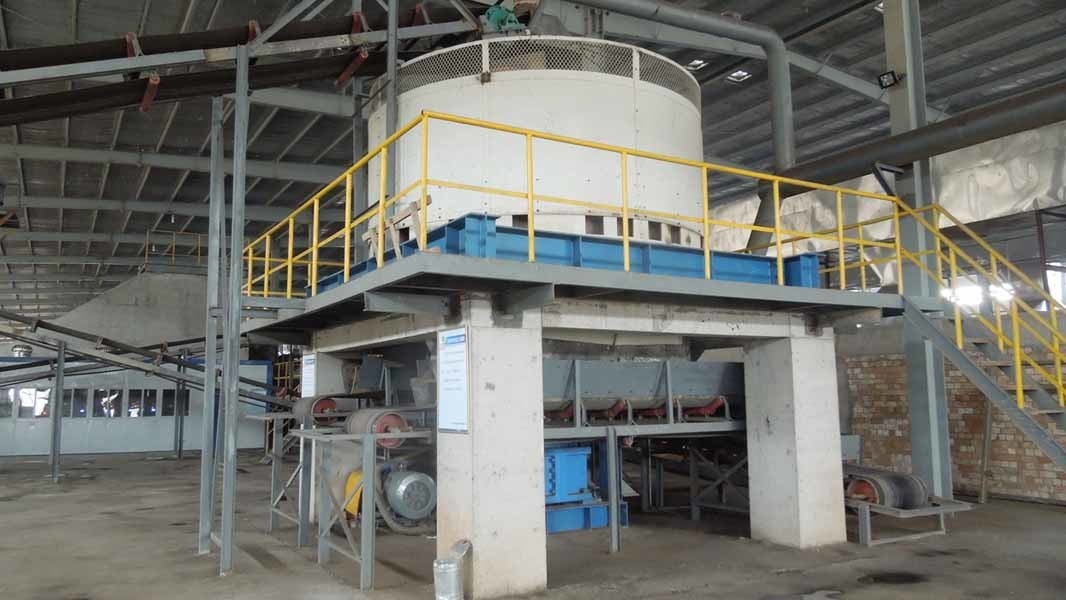

Equipamento de processamento molhado de mineral do moinho da bandeja TWPM200 na linha de produção do tijolo
Pan Mill molhado
É usado na seção da preparação da matéria prima da linha de produção do tijolo para misturar, esmagar e moer inteiramente vários materiais.
O rolo adota a estrutura que o rolo está separado do cubo, e conectado no conjunto pela chave da cunha, que é conveniente para a substituição do rolo;
A pele de rolamento é feita do aço de liga alto do cromo do manganês, com resistência de grande resistência e de desgaste, sua espessura é até 150 milímetros, e a vida útil é longa;
O eixo principal é feito de forjamentos do aço de liga e é calor - tratado, com o de grande resistência, a resistência da fadiga, e pode suportar uma grande força excêntrica radial;
O acoplamento hidráulico delimitação é usado para a transmissão de energia entre o motor principal do motor e o eixo da entrada do redutor, que pode eficazmente proteger o redutor e o motor e impedir o impacto nas peças mecânicas ao começar com carga máxima; o redutor principal é equipado com um sistema de lubrificação e um ventilador de refrigeração forçados.
Partes fundamentais
Placa de peneira
A matéria prima para a placa de peneira é aço de manganês alto, módulo que projeta, anti-vestindo e igualmente pode ser removida com o sobressalente novo facilmente.

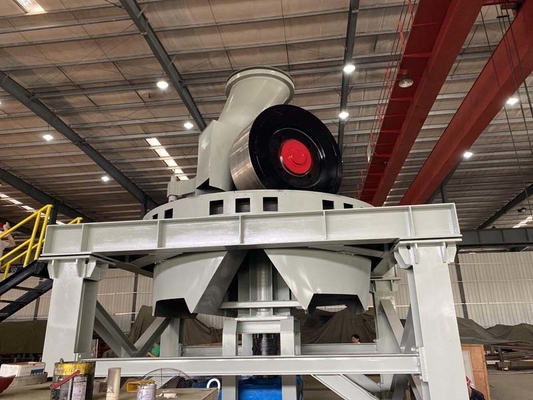

Moinho
O rolo adota uma estrutura que a pele do rolo está separada do cubo, que é conectado no conjunto por uma chave da cunha-forma; é conveniente substituir a pele quando precisar.
Pele do rolo
A espessura da pele do rolo é 150 milímetros, feitos do aço de liga do alto-manganês-cromo, que é de grande resistência e desgaste-resistência
Bandeja
É a estrutura de estrutura que soldou pela palha de aço, que é mais forte e poderia carregar a consolidação enorme do impacto.
Apoio da estrutura
Há almofada deabsorção do poliuretano entre a plataforma e o redutor, que é usado para absorver a força do impacto e a vibração do equipamento durante a operação.
Nota: O apoio da estrutura e a plataforma da manutenção são opcionais e
os clientes podem soldar no local.
Eixo principal
O eixo principal é feito de forjamentos do aço de liga, e foi o calor - tratado, que tem de grande resistência;
Desgaste a resistência e possa carregar grandes forças excêntricas radiais.
Motor&reducer
Um acoplamento torque-limitado e hidráulico é usado para a transmissão de energia entre o motor principal do motor e o eixo da entrada do redutor, que protegem eficazmente o redutor e o motor do impacto nas peças mecânicas ao trabalhar na carga máxima; o redutor principal é equipado com um sistema de lubrificação e um ventilador de refrigeração forçados.
Parâmetros técnicos
| Não. |
Artigo |
TWPM185 |
TWPM200 |
| 1 |
Tamanho do rolo |
diameter*width de 1850*700mm |
diameter*width de 2000*900mm |
| 2 |
Gire a velocidade para o eixo principal |
≥13 RPM |
≥13 RPM |
| 3 |
Poder |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diâmetro eficaz dos rolos |
1850mm |
2000mm |
| 5 |
Velocidade de gerencio |
≥29rpm |
≥29rpm |
| 6 |
Diâmetro para o furo da tela |
Construção personalizada |
Construção personalizada |
| 7 |
Capacidade de produção |
40-50 ³ /h de m |
60-90 ³ /h de m |
| 8 |
Peso total do equipamento |
65200 quilogramas |
70000 quilogramas |
| 9 |
Dimensões |
5300*4600*6500mm |
6700*6500*6700mm |
