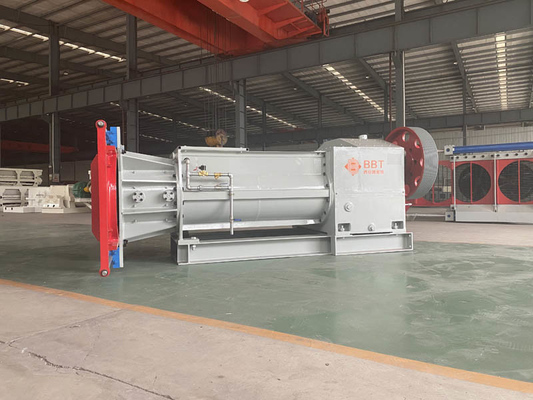

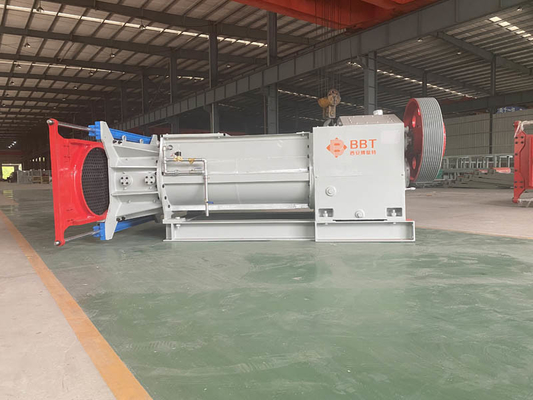

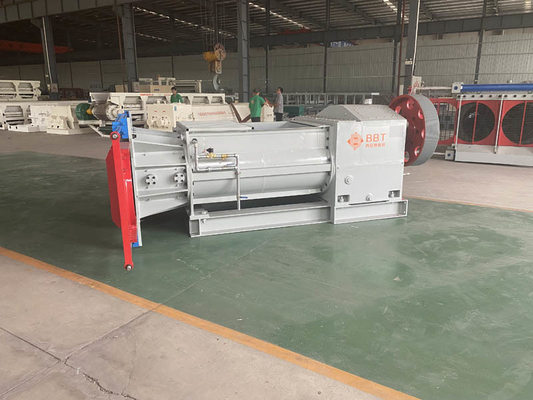

Tela de filtro para misturador de eixo duplo automático TWJH550 Aprovado pela ISO9001

Misturador de tela de filtro de misturador de eixo duplo

Misturador de tela de filtro TWJH550 equipamento de mistura para linha de fabricação de tijolos de argila máquina de mistura

Misturador de tela de filtro de misturador de eixo duplo TWJH550 equipamento de mistura para linha de fabricação de tijolos de argila máquina de mistura

A extrusora misturadora de grade frontal TWJH550 é um novo produto desenvolvido por nossa empresa com base na absorção da experiência avançada de produtos similares no exterior, e ocupa uma posição de liderança entre produtos similares na China.

A função do misturador de grade frontal: homogeneizar e misturar matérias-primas através de agitação biaxial; Através da extrusão do alargador, fortalecer a penetração mútua da água entre as matérias-primas e melhorar a plasticidade dos materiais.

É equipado com uma placa de malha para aumentar a resistência, melhorando assim a eficiência de amassamento das matérias-primas, e pode filtrar raízes de grama e cascas no solo, reduzindo o bloqueio do molde da máquina de tijolos e a probabilidade de quebra do fio de aço da máquina de corte de peças.

É especialmente adequado para produtos de alta qualidade de paredes finas.

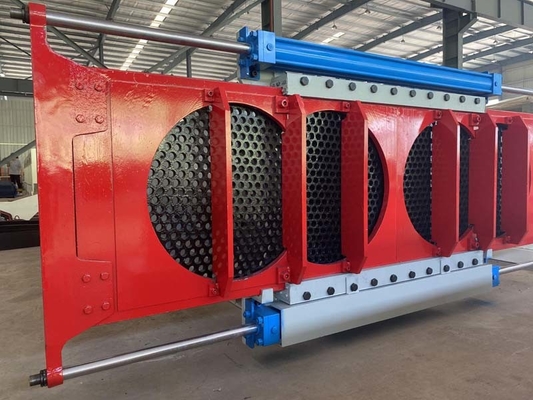

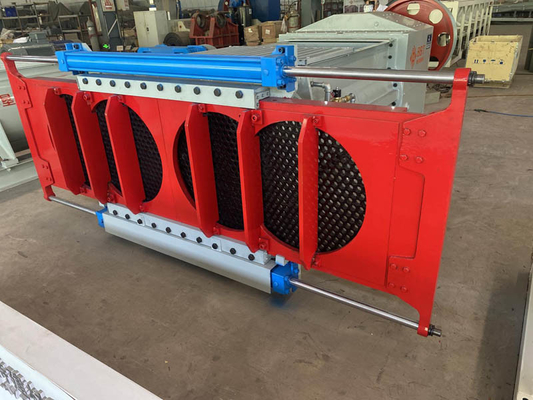

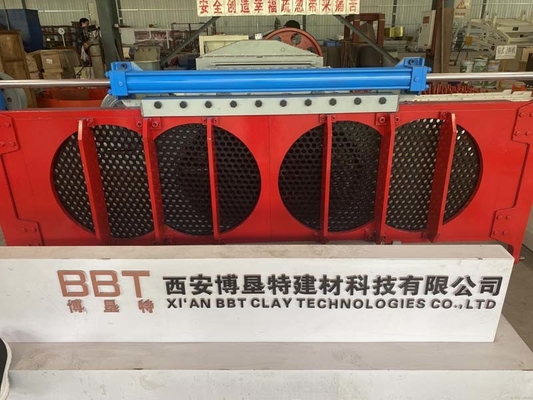

O estêncil é controlado por um sistema hidráulico, que pode limpar e substituir rapidamente o estêncil e melhorar a eficiência da produção.

Princípio de funcionamento e características estruturais:

A energia é acionada pelo motor através do redutor e do par de engrenagens da caixa de engrenagens para acionar os dois eixos do misturador para girar em direções opostas. Os dois eixos são respectivamente equipados com facas de agitação com direções opostas. A faca de agitação faz com que o material se agite, corte e misture convectivamente; ao mesmo tempo, o sistema de pulverização de água pulveriza água em névoa no material e o mistura com ele. Com a rotação do eixo de agitação, a lâmina de agitação agita, mistura e homogeneíza continuamente as matérias-primas e empurra continuamente as matérias-primas para a porta de alimentação do cilindro de vedação. Depois que a matéria-prima entra no cilindro selado, sua densidade aumenta continuamente devido à influência da compressão do volume da cabeça do compressor. Durante este processo, o efeito de amassamento entre os materiais de lama melhora ainda mais o efeito de homogeneização nas matérias-primas de diferentes propriedades. Sob a ação do empuxo do alargador de parafuso, a lama é forçada e continuamente extrudada da placa de malha resistente ao desgaste da porta de descarga da cabeça do compressor e cai no próximo processo de produção.

A parte principal desta série de equipamentos é composta principalmente por motor de transmissão, embreagem pneumática, redutor de superfície de dente duro, caixa de engrenagens, tanque de agitação, eixo de agitação, faca de agitação, cilindro de vedação, alargador de extrusão, cabeça do compressor, placa de peneira, estação hidráulica, base e outras partes da composição. Há um tubo de adição de água no tanque de agitação, que é usado para ajustar o teor de umidade de moldagem das matérias-primas. Uma embreagem pneumática é disposta entre o motor e o redutor, que é usada para proteção contra sobrecarga de partida e parada frequentes do equipamento. A cabeça do cortador e a placa de peneira da lâmina de agitação são fundidas com liga resistente ao desgaste e são conectadas ao assento fixo por parafusos de alta resistência, o que é conveniente para manutenção e substituição. O alargador de extrusão e as mangas cônicas internas e externas são todos feitos de aço de liga resistente ao desgaste, que é resistente ao desgaste e fácil de substituir.

Misturador de extrusão frontal de grade de parâmetros técnicos:

Misturador de extrusão frontal de grade para máquinas de fabricação de tijolos de argila

Máquina misturadora de extrusão de grade frontal na linha de produção de tijolos automáticos
