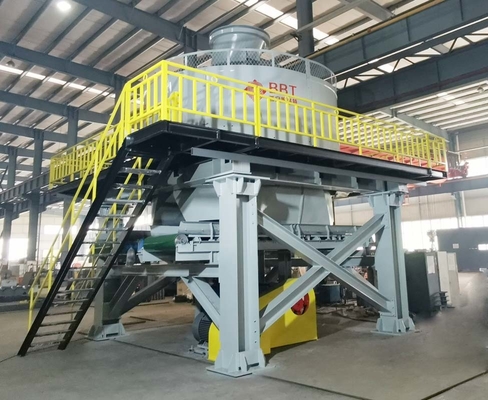

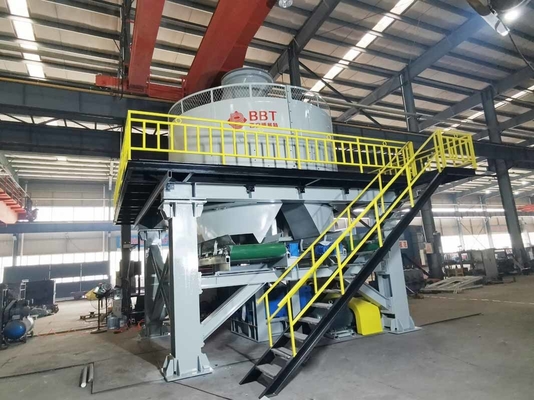

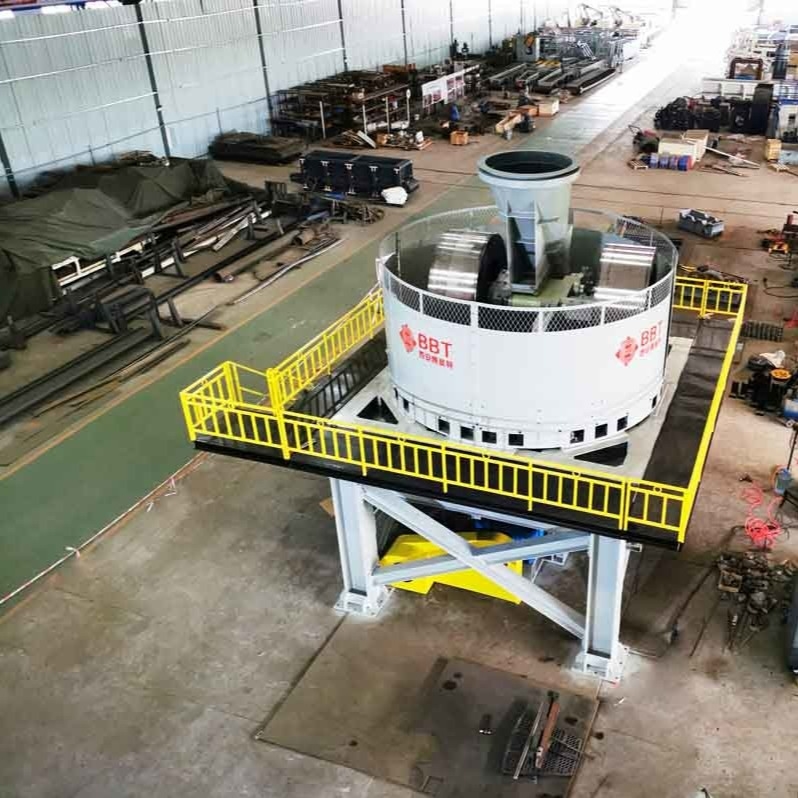

Moinho de Panela Úmida
É usado principalmente para triturar argila, clínquer, sílica, etc.
A matéria-prima de dureza média será triturada em grânulos finos, quase em forma de bola e sem bordas afiadas.
Também pode ser usado na preparação de matéria-prima na linha de produção de fabricação de tijolos, que pode misturar, triturar e moer totalmente vários materiais.
A estrutura do moinho de panela úmida é simples, portanto, é fácil de manter.
Não há requisitos rigorosos sobre o tamanho do material de alimentação.
É pesado com estrutura razoável, então, quando o equipamento entra em funcionamento, é mais seguro, estável e anti-impacto.
Peças Chave
Placa de peneira
A matéria-prima para a placa de peneira é aço de alto manganês, design modular, anti-desgaste e também pode ser removida com novas peças de reposição facilmente.
Moinho
O rolo adota uma estrutura em que a pele do rolo é separada do cubo, que é conectado como um todo por uma chave em forma de cunha; é conveniente substituir a pele quando necessário.
Pele do rolo
A espessura da pele do rolo é de 150 mm, feita de aço de liga de alto manganês-cromo, que é de alta resistência e resistência ao desgaste
Panela
É a estrutura de treliça soldada por lã de aço, que é mais forte e pode suportar uma enorme compactação de impacto.
Suporte da estrutura
Existe uma almofada de absorção de choque de poliuretano entre a plataforma e o redutor, que é usada para absorver a força de impacto e a vibração do equipamento durante a operação.
Observação: A estrutura de suporte e a plataforma de manutenção são opcionais e
os clientes podem soldar no local.
Eixo principal
O eixo principal é feito de forjados de aço de liga e foi tratado termicamente, o que tem alta resistência;
Resistência à fadiga e pode suportar grandes forças excêntricas radiais.
Motor e redutor
Um acoplamento hidráulico e limitado por torque é usado para transmissão de energia entre o motor do motor principal e o eixo de entrada do redutor, que protege efetivamente o redutor e o motor do impacto nas peças mecânicas ao trabalhar em plena carga; o redutor principal é equipado com um sistema de lubrificação forçada e ventilador de resfriamento.
Parâmetros Técnicos
| Não. |
Item |
TWPM185 |
TWPM200 |
| 1 |
Tamanho do rolo |
1850*700mm diâmetro*largura |
2000*900mm diâmetro*largura |
| 2 |
Velocidade de rotação do eixo principal |
≥13 rpm |
≥13 rpm |
| 3 |
Potência |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diâmetro efetivo dos rolos |
1850mm |
2000mm |
| 5 |
Velocidade de rotação |
≥29rpm |
≥29rpm |
| 6 |
Diâmetro do furo da tela |
Construção personalizada |
Construção personalizada |
| 7 |
Capacidade de produção |
40-50 m³/h |
60-90 m³/h |
| 8 |
Peso total do equipamento |
65200 kg |
70000 kg |
| 9 |
Dimensões |
5300*4600*6500mm |
6700*6500*6700mm |
